Adobe Illustrator의 도형 구성 도구를 사용하는 방법

Adobe Illustrator의 도형 구성 도구를 사용하면 초보자도 간단한 도형을 결합하여 복잡한 도형을 만들 수 있습니다. 이 간단한 Illustrator 자습서에서는 기본 모양을 병합하고 빼서 새 모양을 만드는 방법을 보여줍니다 .

도형 구성 도구는 CS5 버전의 Illustrator에 추가되었으며 이후 모든 버전에 포함되었습니다. Adobe Illustrator CC를 사용했지만 Illustrator CS5 이상을 사용하는 한 이러한 지침이 작동합니다.

목차

• 도형 구성 도구를 사용하여 도형을 병합하는 방법
• 도형 구성 도구를 사용하여 도형을 지우는 방법
• 도형 구성 도구 옵션을 설정하는 방법
• 틈 감지
• 열린 채워진 경로를 닫힌 것으로 간주
• 병합 모드에서 획을 클릭하면 경로가 분할됩니다.
• 다음에서 색상 선택
• 선택
• 가장 밝은 부분
• 견디어 내다

도형 구성 도구를 사용하여 도형을 병합하는 방법

벡터 모양을 병합하는 것으로 시작하겠습니다. Illustrator의 모든 모양 도구는 벡터 모양을 만듭니다 . 즉, 모든 크기로 확장할 수 있습니다.

1. 아트보드에 몇 가지 모양을 추가합니다. 사각형 도구, 타원 도구, 다각형 도구 또는 펜 도구와 같은 모든 모양 도구를 사용할 수 있습니다.

1. 셰이프 빌더 도구 의 병합 모드 를 겹치는 셰이프에 사용 하고 셰이프가 교차하도록 이동합니다.

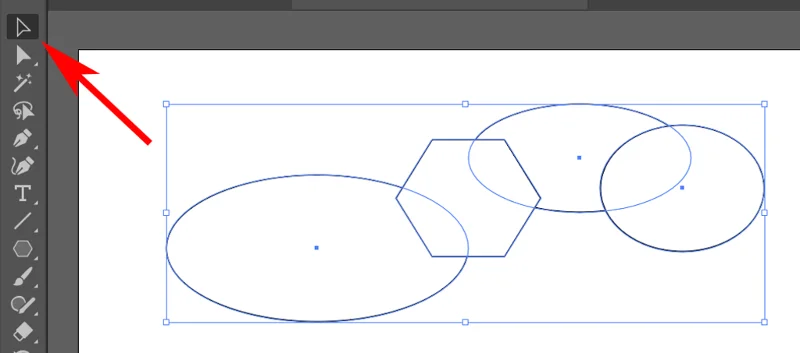

1. 선택 도구를 사용하여 두 개 이상의 겹치는 모양을 선택합니다. 여러 도형을 선택하려면 Shift 키를 누른 상태에서 선택합니다 .

1. 도구 패널에서 도형 작성기를 선택하거나 키보드 단축키 Shift + M을 사용합니다 .

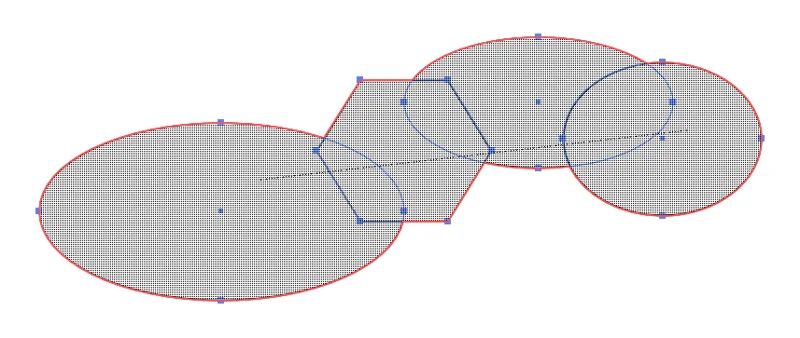

1. 도형 구성 도구를 선택한 도형으로 드래그합니다. 새 도형의 각 부분은 드래그하면 강조 표시됩니다. 마우스를 놓으면 모양이 병합됩니다. 한 도형을 다른 도형에 추가하고 있음을 알리기 위해 커서 옆에 작은 더하기 기호가 표시됩니다.

팁: 여러 도형의 일부 겹치는 영역이 실수로 누락되는 것을 방지하려면 Shift 키를 누른 상태에서 병합하려는 모든 도형 주변의 도형 구성 선택 윤곽을 드래그합니다.

도형 구성 도구를 사용하여 도형을 지우는 방법

때로는 그래픽 디자인 프로젝트에서 한 모양을 다른 모양에서 빼야 합니다. Shape Builder에는 지우기 모드가 있어서 쉽게 만들 수 있습니다.

1. 선택 도구를 사용하여 두 개의 겹치는 모양을 선택하는 것으로 시작합니다. 하나의 모양을 다른 모양에서 뺍니다.

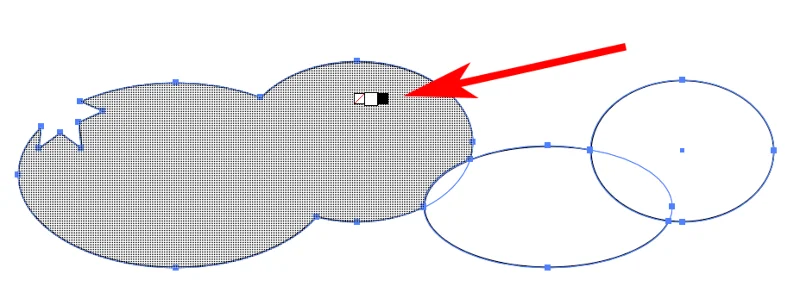

1. 도형 구성 도구를 선택 하고 Alt 또는 Option (Mac)을 누른 상태에서 한 도형에서 다른 도형과 겹치는 해당 도형 부분으로 드래그합니다. 알 수 있듯이 Alt 또는 Option을 누르면 도형 구성 도구가 지우기 모드로 전환되어 한 도형이 다른 도형에서 뺍니다. 커서 옆에 작은 빼기 기호가 표시되므로 지우기 모드를 활성화했음을 알 수 있습니다.

팁: 교차하는 데 사용된 두 모양이 있는 새 모양에 추가 고정점이 추가됩니다. 원하는 경우 해당 고정점을 사용하여 경로의 모양을 변경할 수 있습니다.

복잡한 모양을 만들기 위해 Illustrator의 패스파인더 도구를 사용해 본 적이 있다면 모양 구성 도구를 대신 사용하는 것이 얼마나 빠르고 쉬운지 좋아할 것입니다.

도형 구성 도구 옵션을 설정하는 방법

이제 Adobe Illustrator에서 도형 구성 도구가 작동하는 방식에 대해 잘 이해했으므로 잠시 시간을 내어 사용자 정의할 수 있는 옵션에 대해 알아보십시오.

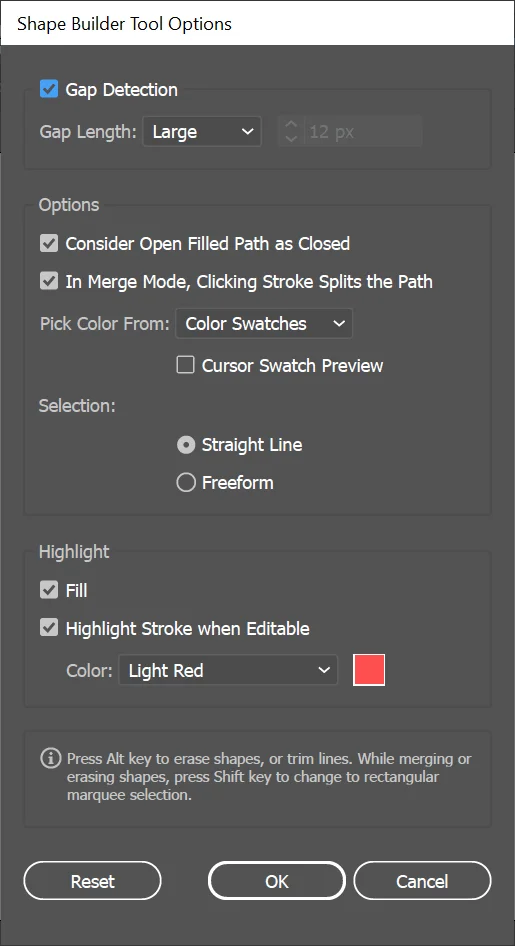

도구 모음에서 도형 작성기를 두 번 클릭하여 도형 작성기 도구 옵션에 액세스합니다.

틈 감지

중간에 간격이 있는 세 개의 겹치는 타원이 있다고 상상해 보십시오.

도형 작성기 옵션에서 간격 감지를 켜면 도형을 병합할 때 해당 간격 영역을 포함하도록 도형 작성기에 지시할 수 있습니다.

간격 길이를 올바르게 설정하려면 시행착오를 겪을 수 있으므로 도형 작성기가 원하는 만큼의 간격을 포함합니다.

열린 채워진 경로를 닫힌 것으로 간주

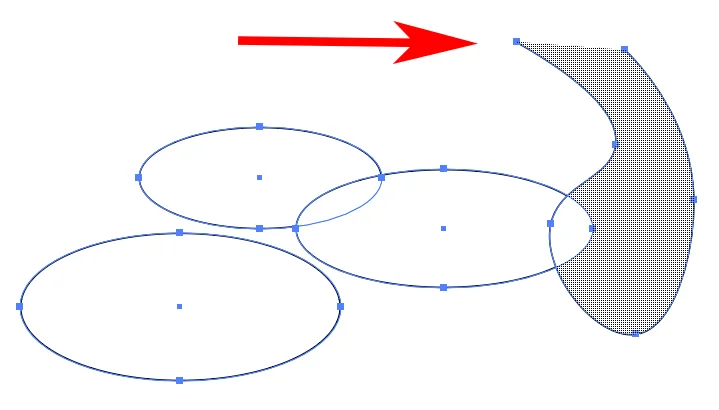

펜 도구를 사용하여 열린 경로를 만들고 도형 작성기 옵션에서 열린 채워진 경로를 닫힌 것으로 간주 상자를 선택한 경우 모양 작성기는 영역을 만들 수 있도록 경로가 열린 곳에 보이지 않는 가장자리를 만듭니다.

병합 모드에서 획을 클릭하면 경로가 분할됩니다.

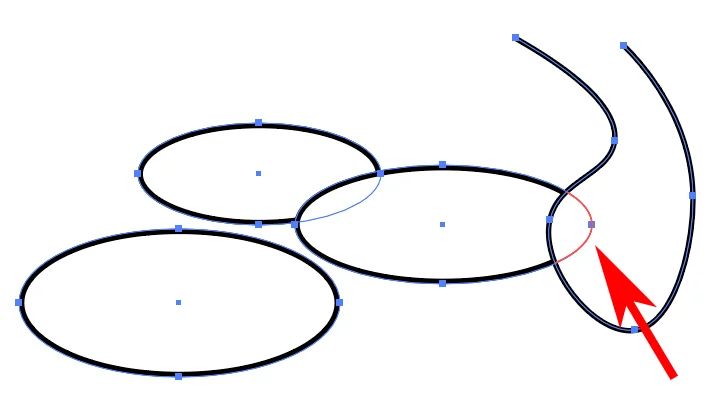

병합 모드 에서 획을 클릭하면 경로가 분할됨 상자가 선택된 경우 경로의 일부를 선택할 수 있습니다.

다음에서 색상 선택

여기에서 새로 만든 모양의 색상을 지정하는 방법을 선택합니다.

• 새 모양의 스타일을 도형 구성 도구로 만지는 첫 번째 개체와 동일하게 하려면 아트워크를 선택합니다 .
• 선택한 마지막 개체의 견본으로 새 모양을 채우려면 색상 견본을 선택합니다 .

커서 견본 미리보기 상자를 선택하면 부동 색상 선택기가 나타납니다. 왼쪽 및 오른쪽 화살표를 사용하여 옵션을 순환합니다.

선택

선택한 선택 옵션에 따라 도형 구성기 선택 항목을 개체 간에 드래그할 때 동작하는 방식이 결정됩니다. 자유형 을 선택하면 포함하지 않으려는 옵션과 영역을 이동할 수 있습니다.

가장 밝은 부분

하이라이트 옵션을 사용하면 도형 구성 도구로 선택한 항목을 볼 수 있습니다. 채우기 옵션 을 사용하면 셰이프 빌더가 메쉬 패턴으로 드래그한 영역을 채웁니다. 위의 스크린샷에서 메쉬 패턴을 볼 수 있습니다.

편집 가능할 때 획 강조 표시를 선택하면 편집할 수 있는 경로 부분이 선택한 색상으로 획이 표시됩니다. 또한 병합 모드에서 스트로크를 클릭하면 위에서 선택한 경로가 분할됩니다 . 그렇지 않으면 경로 세그먼트를 편집할 수 없으므로 강조 표시되지 않습니다.

견디어 내다

Adobe Illustrator의 도형 구성 도구에 익숙해지면 3D 모델링을 시도해 볼 수 있습니다 . 모양을 더하고 빼는 것과 거의 같은 방식으로 작동합니다. 유일한 차이점은 Illustrator에서는 2차원 모양으로 작업하고 정의상 3D 모델링은 3차원 개체로 작업한다는 것입니다.
