Teams Doğrudan Yönlendirmeyi Yapılandırın: Kesin Kılavuz (2022)

Bu belge, ekiplerin doğrudan yönlendirme Barındırma modelinin nasıl yapılandırılacağını açıklar ve yalnızca AudioCodes SBC yapılandırmasına atıfta bulunur.

1 Takım Doğrudan Yönlendirme

2 AudioCodes SBC Ürün Serisi

3 AudioCode'ları Yapılandırma SBC 3.1 Ön Koşullar

3.1.1 Taşıyıcının Kiracısındaki SBC Alan Adı

3.1.2 Müşterinin Kiracısındaki SBC Alan Adı

3.2 SBC Yapılandırma Konsepti

3.3 LAN ve WAN IP Arayüzlerini Yapılandırma

3.3.1 LAN üzerinde SIP Trunk ile Topolojide Ağ Arayüzleri

3.3.2 Fiziksel Bağlantı Noktalarının ve Ethernet Gruplarının Yapılandırmasını Doğrulayın

3.3.3 LAN ve WAN VLAN'larını yapılandırma

3.3.4 Ağ Arayüzlerini Yapılandırma

3.4 TLS İçeriğini Yapılandırma

3.4.1 NTP Sunucu Adresini Yapılandırma

3.4.2 Teams Doğrudan Yönlendirme için TLS Bağlamı Oluşturma

3.4.3 Bir CSR Oluşturun ve Sertifikayı Desteklenen Bir CA'dan Alın

3.4.4 SBC'de SBC ve Kök / Ara Sertifikaları Dağıtma

3.5 Wildcard Sertifikasını Oluşturma ve Yükleme Yöntemi

3.6 Baltimore Güvenilir Kök Sertifikasını Dağıtma

3.7 Medya Alanlarını Yapılandırma

3.8 SIP Sinyalleme Arayüzlerini Yapılandırma

3.9 Proxy Setlerini Yapılandırma

3.10 Bir Proxy Adresi Yapılandırma

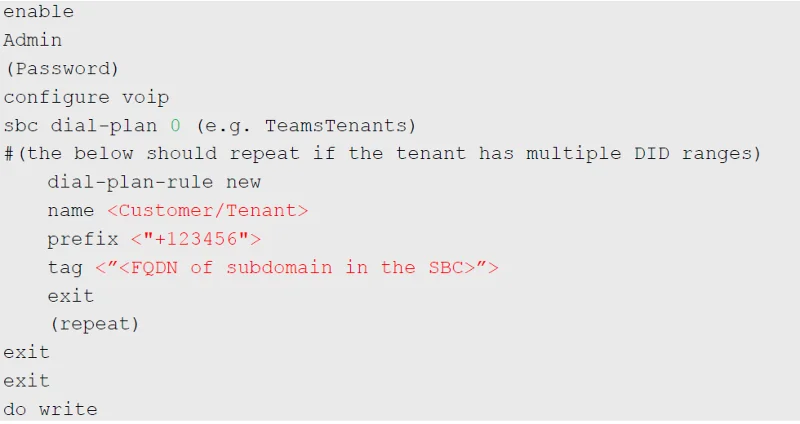

3.11 Arama Planını Yapılandırma

3.12 Çağrı Kurulum Kurallarını Yapılandırma

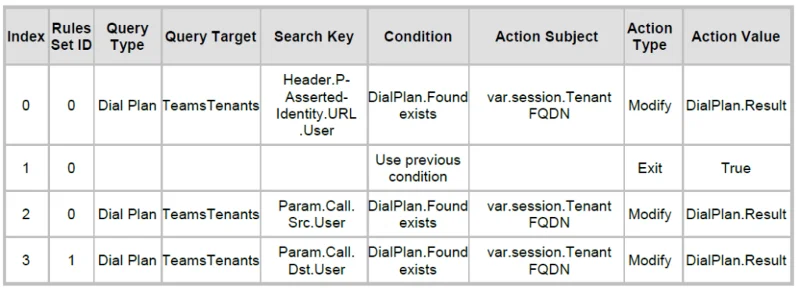

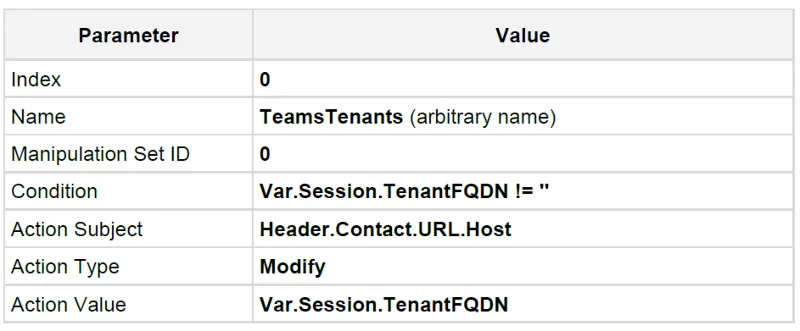

3.13 İleti Manipülasyon Kurallarını Yapılandırma

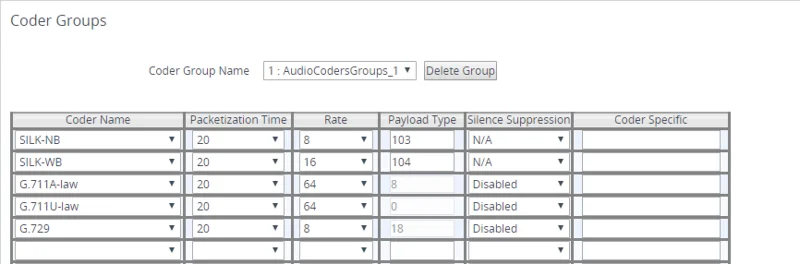

3.14 Bir Kodlayıcı Grubu Yapılandırma

3.15 Bir IP Profili Yapılandırma

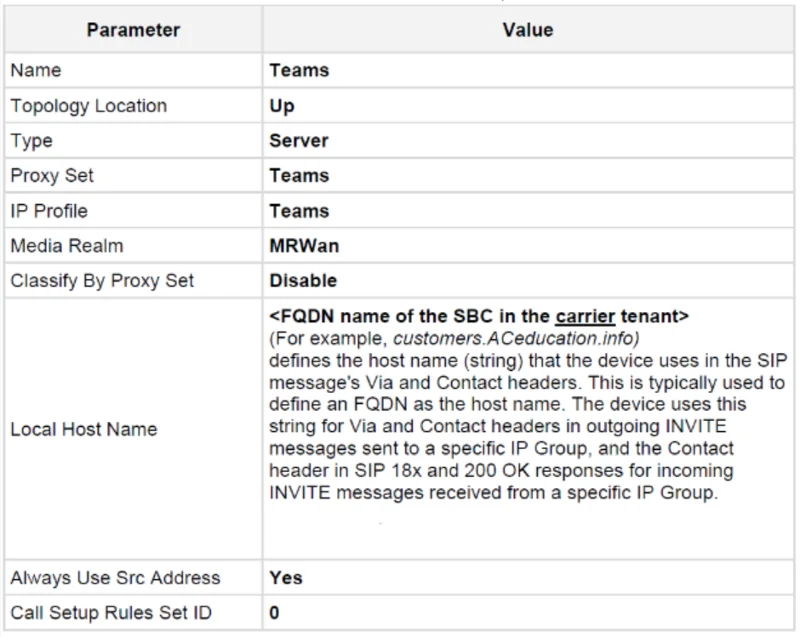

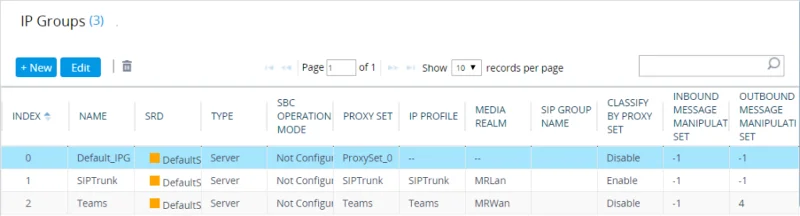

3.16 IP Gruplarını Yapılandırma

3.17 SRTP'yi Yapılandırma

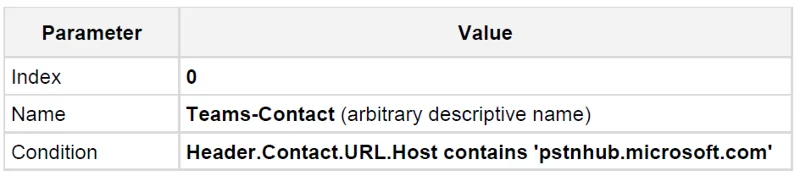

3.18 İleti Koşul Kurallarını Yapılandırma

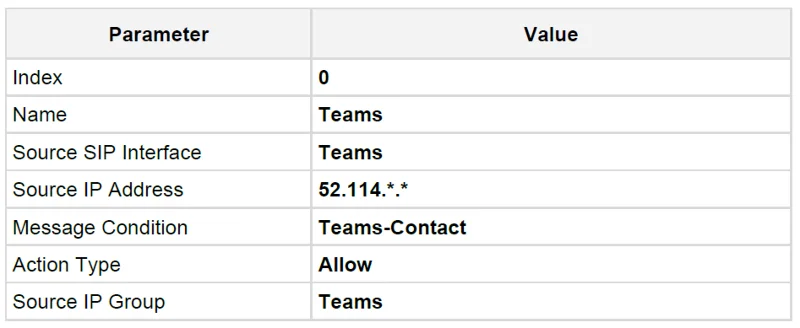

3.19 Sınıflandırma Kurallarını Yapılandırma

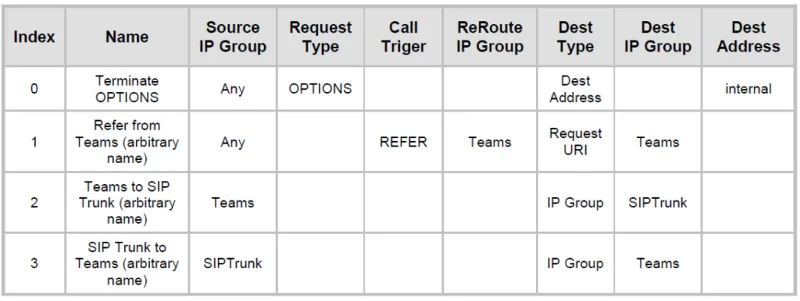

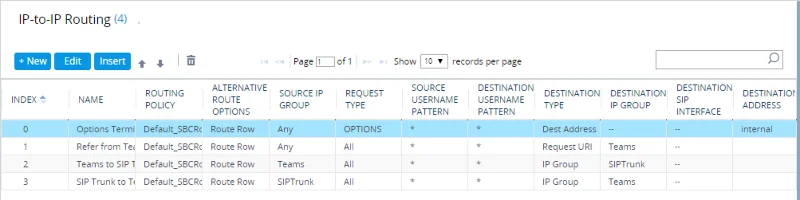

3.20 IP'den IP'ye Çağrı Yönlendirme Kurallarını Yapılandırma

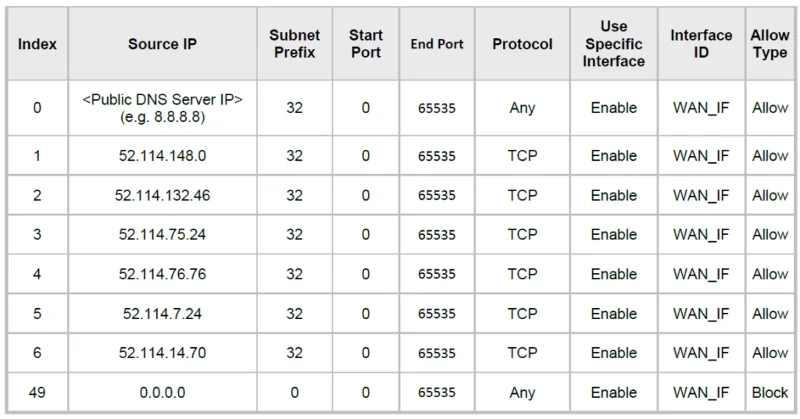

4 Güvenlik Duvarı Ayarlarını Yapılandırın

5 SBC ve Doğrudan Yönlendirme Arasındaki Eşleştirmeyi Doğrulayın

6 Test Araması Yapın

7 Kiracı Sağlama Komut Dosyası

8 SIP Proxy Doğrudan Yönlendirme Gereksinimleri

8.1 Yük Devretme Mekanizması

Ekipler Doğrudan Yönlendirme

Teams Doğrudan Yönlendirme , müşteri tarafından sağlanan bir SBC'nin Microsoft Telefon Sistemine bağlanmasına olanak tanır. Müşteri tarafından sağlanan SBC, hemen hemen her telefon hattına veya üçüncü taraf PSTN ekipmanına bağlanabilir.

Bağlantı şunları sağlar:

• Microsoft Telefon Sistemi ile hemen hemen her PSTN hattını kullanma
• Üçüncü taraf PBX'ler, analog cihazlar ve Microsoft Telefon Sistemi gibi müşteriye ait telefon ekipmanı arasında birlikte çalışabilirliği yapılandırma

AudioCodes SBC Ürün Serisi

AudioCodes'un SBC cihazları ailesi, kuruluşun VoIP ağı ile servis sağlayıcının VoIP ağı arasında güvenilir bağlantı ve güvenlik sağlar. SBC, işletmeleri kötü niyetli VoIP saldırılarından korumanın bir yolu olarak çevre savunması sağlar; herhangi bir PBX ve/veya IP-PBX'in herhangi bir servis sağlayıcıya bağlanmasına izin vermek için aracılık; ve hizmet kalitesi ve yönetilebilirlik için Hizmet Güvencesi.

Uygun maliyetli bir cihaz olarak tasarlanan SBC, yerel bir ana bilgisayar işlemcisi ile sahada kanıtlanmış VoIP ve ağ hizmetlerine dayalıdır ve amaca yönelik çok hizmetli cihazların oluşturulmasına olanak tanır, entegre hizmet kalitesi, SLA ile bulut hizmetlerine sorunsuz bağlantı sağlar izleme, güvenlik ve yönetilebilirlik. SBC'nin yerel uygulaması, VoIP arabuluculuğu, PSTN erişiminin sürdürülebilirliği ve üçüncü taraf katma değerli hizmet uygulamaları gibi bağımsız SBC cihazlarıyla mümkün olmayan bir dizi ek yetenek sağlar. Bu, işletmelerin yakınsanmış ağların avantajlarını kullanmasını ve bağımsız cihazlara olan ihtiyacı ortadan kaldırmasını sağlar.

AudioCodes'un SBC'si, sahada kanıtlanmış Mediant Media Gateway ve Multi-Service Business Router platformlarının üzerinde çalışan entegre bir çözüm olarak veya üçüncü taraf donanımlarla dağıtım için yalnızca yazılım çözümü olarak mevcuttur. SBC, şu platformları destekleyen Sanallaştırılmış bir SBC olarak sunulabilir: Hyper-V, AWS, AZURE, AWP, KVM ve VMWare.

AudioCodes SBC'yi Yapılandırma

Bu bölüm, Teams Doğrudan Yönlendirme ile ağlar arası çalışma için AudioCode'ların SBC'sinin nasıl yapılandırılacağını gösterir. Aşağıdaki şekil, barındırma modeli için bir bağlantı topolojisi örneğini göstermektedir. Şekilde çoklu bağlantı varlıkları gösterilmektedir:

• WAN üzerinde Teams Telefon Sistemleri Doğrudan Yönlendirme Arayüzü.
• Servis Sağlayıcı SIP Trunk.

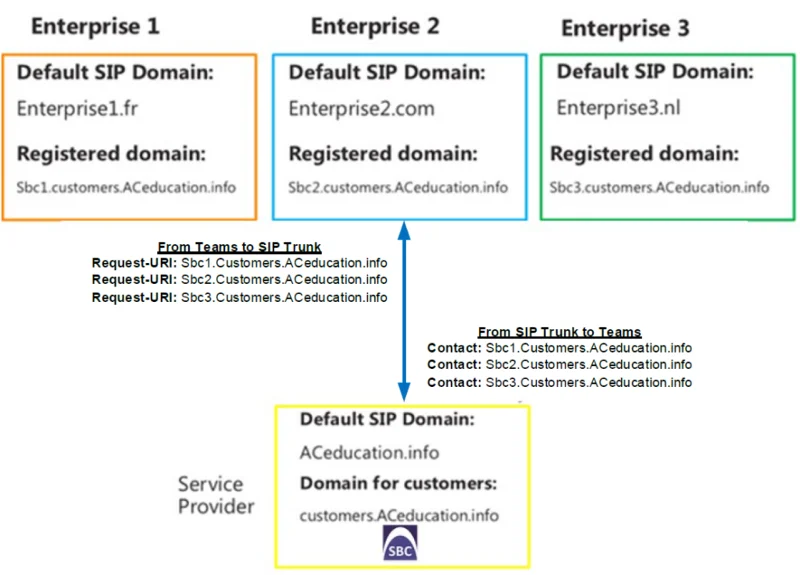

Kiracılar Etki Alanı Yapısı:

Önkoşullar

Yapılandırmaya başlamadan önce, eşleştirmek istediğiniz her Hosting SBC için bunlara sahip olduğunuzdan emin olun:

• Genel IP adresi.
• Kullanıcıların SIP adresleriyle eşleşen FQDN adı.
• Desteklenen CA'lardan biri tarafından verilen genel sertifika.

Taşıyıcının Kiracısındaki SBC Alan Adı

SBC alan adı, kiracının 'Etki Alanları'nda kayıtlı adlardan birinden olmalıdır. Etki alanı adı için *.onmicrosoft.com kiracısını kullanamazsınız.

Bir Yönetici Tarafından Taşıyıcının Kiracısı için Kaydedilen DNS Adları:

Kayıtlı DNS Adları Örneği:

Alanı etkinleştirmek için Barındırma Sağlayıcısının, kiracı için kayıtlı SIP etki alanından en az bir kullanıcı eklemesi gerekir. Örneğin, bu kiracı için bu ad kayıtlıysa, kullanıcılara [email protected] Etki Alanı FQDN Customers.aceducation.info'yu sağlayabilirsiniz. Yukarıda açıklandığı gibi eklediğiniz SBC alanına ait en az bir lisanslı kullanıcı oluşturmalısınız.

SBC Taşıyıcısının Etki Alanına ait bir kullanıcı örneği:

Müşterinin Kiracısındaki SBC Alan Adı

Her Müşterinin kiracısı için, müşteri kiracısına işaret eden bir taşıyıcıya ait etki alanı eklemelisiniz.

Müşteri Etki Alanında Taşıyıcı SBC için bir kullanıcı örneği:

Aşağıdaki IP adresi ve FQDN, bu kılavuzda örnek olarak kullanılmıştır:

Her müşterinin, Taşıyıcının kiracı için kayıtlı SIP etki alanından en az bir kullanıcı eklemesi gerekir. Örneğin, bu kiracı için bu ad kayıtlı olduğu sürece, kullanıcılara [email protected] Etki Alanı FQDN sbc2.Customers.aceducation.info'yu sağlayabilirsiniz. Yukarıdaki adımda eklediğiniz SBC alan adınıza ait en az bir lisanslı kullanıcı oluşturmalısınız.

SBC Yapılandırma Konsepti

Aşağıdaki şekil, AudioCodes'un SBC cihazının konfigürasyonunun arkasındaki konsepti göstermektedir.

SIP Trunk'tan Doğrudan Yönlendirmeye yönlendirme, Sınıf 4 anahtar yönlendirme yöntemine bağlıdır. Yönlendirme kararı şunlara dayanabilir:

• Müşteri DID Aralığı
• Gövde Bağlamı (TGRP)
• IP Arayüzü
• SIP Arayüzü (UDP/TCP Bağlantı Noktası)
• ana bilgisayar adı

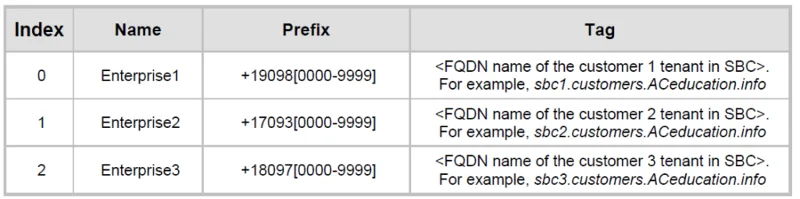

Bu belgede gösterilen yapılandırma, Arama Planını kullanan Müşteri DID Aralığını temel alır.

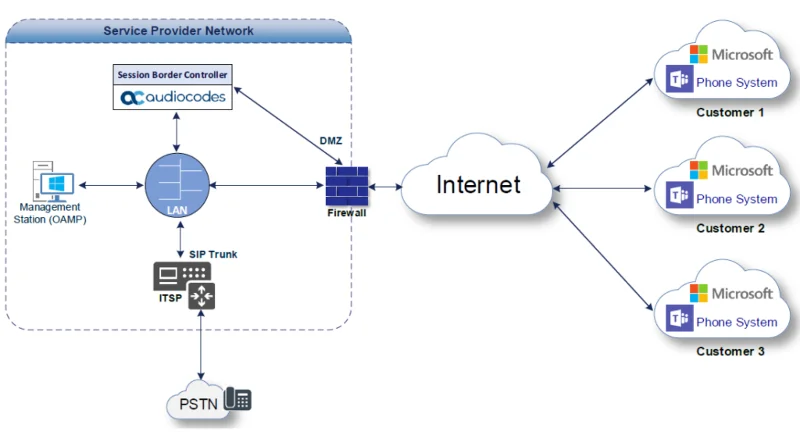

LAN ve WAN IP Arayüzlerini Yapılandırın

Bu bölüm, SBC'nin IP ağ arayüzlerinin nasıl yapılandırılacağını açıklamaktadır. SBC'yi dağıtmanın birkaç yolu vardır. Aşağıdaki IP varlıklarıyla SBC arayüzleri:

• WAN'da bulunan Teams Direct Routing.
• SIP Trunk – LAN üzerinde bulunur.
• SBC, bir DMZ ağı aracılığıyla WAN'a bağlanır.
• Fiziksel bağlantı: Fiziksel bağlantının türü, Enterprise ağına bağlanmak için kullanılan yönteme bağlıdır. Birlikte çalışabilirlik testi topolojisinde SBC, özel Ethernet portları kullanarak LAN ve DMZ'ye bağlanır (yani iki port ve iki ağ kablosu kullanılır).SBC ayrıca iki mantıksal ağ arayüzü kullanır: LAN (VLAN ID 1) ve DMZ (VLAN ID 2 ).

LAN üzerinde SIP Trunk ile Topolojide Ağ Arayüzleri

Fiziksel Bağlantı Noktalarının ve Ethernet Gruplarının Yapılandırmasını Doğrulayın

Fiziksel bağlantı noktaları SBC tarafından otomatik olarak algılanır. Ethernet grupları da bağlantı noktalarına otomatik olarak atanır. Bu adımda yalnızca parametre doğrulaması gereklidir.

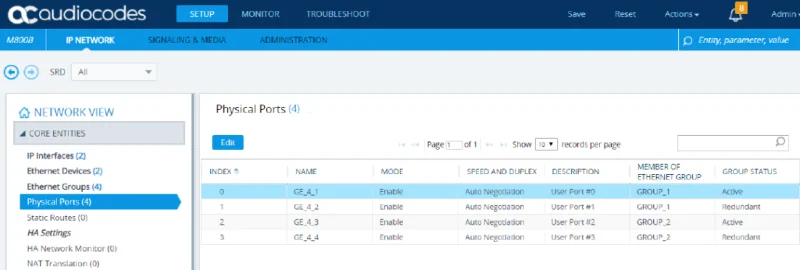

Fiziksel bağlantı noktalarını doğrulamak için:

• Fiziksel Bağlantı Noktaları tablosunu açın (Kurulum menüsü > IP Ağı sekmesi > Çekirdek Varlıklar klasörü > Fiziksel Bağlantı Noktaları).
• SBC tarafından biri LAN ve diğeri WAN için algılanan en az iki fiziksel bağlantı noktanız olduğunu doğrulayın. Her iki bağlantı noktasının da Etkin modda olduğundan emin olun.

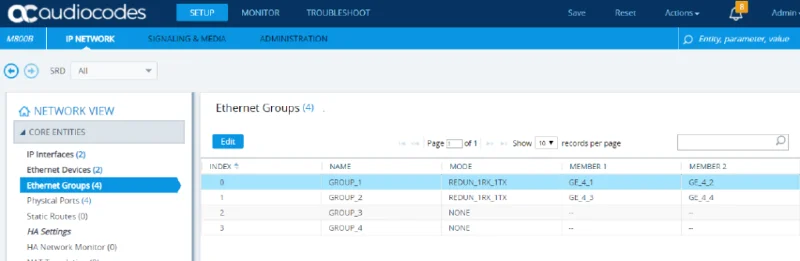

Ethernet Gruplarını doğrulamak için:

• Ethernet Grupları tablosunu açın (Kurulum menüsü > IP Ağı sekmesi > Çekirdek Varlıklar klasörü > Ethernet Grupları).
• SBC tarafından biri LAN ve diğeri WAN için algılanan en az iki Ethernet Grubunuz olduğunu doğrulayın.

LAN ve WAN VLAN'larını yapılandırın

Bu bölüm, aşağıdaki arabirimlerin her biri için VLAN'ların nasıl tanımlanacağını açıklar:

• LAN Arayüzü (“LAN_IF” olarak atanmıştır)
• WAN Arayüzü (“WAN_IF” olarak atanmıştır)

VLAN'ları yapılandırmak için:

• Ethernet Aygıtı tablosunu açın (Kurulum menüsü > IP Ağı sekmesi > Çekirdek Varlıklar klasörü > Ethernet Aygıtları).
• VLAN Kimliği 1 ve temel GROUP_1 arabirimi için mevcut bir satır olacaktır.
• WAN tarafı için başka bir VLAN ID 2 ekleyin.

Ağ Arayüzlerini Yapılandırın

Bu bölüm, aşağıdaki arabirimlerin her biri için IP ağ arabirimlerinin nasıl yapılandırılacağını açıklar:

• LAN Arayüzü (“LAN_IF” olarak atanmıştır)
• WAN Arayüzü (“WAN_IF” olarak atanmıştır)

Hem LAN hem de WAN arabirimleri için ağ parametrelerini yapılandırmak için:

• IP Arayüzleri tablosunu açın (Kurulum menüsü > IP Ağı sekmesi > Çekirdek Varlıklar klasörü > IP Arayüzleri).

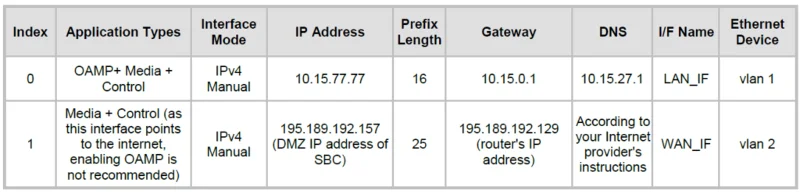

• IP arayüzlerini aşağıdaki gibi yapılandırın (ağ parametreleriniz farklı olabilir)

Yapılandırılmış IP ağ arayüzleri aşağıda gösterilmiştir.

TLS İçeriğini Yapılandır

Bu bölümdeki yapılandırma talimatları, ana bilgisayar SBC'sine yüklenmesi gereken sertifikanın bir parçası olarak uygulanması gereken aşağıdaki etki alanı yapısını temel alır:

CN: müşteriler.ACeducation.info
SAN: *.customers.ACeducation.info

Bu sertifika modülü, Hizmet Sağlayıcının kendi TLS Sertifikasını temel alır.

Teams Doğrudan Yönlendirme Arayüzü, yalnızca güvenilir Sertifika Yetkililerinden biri tarafından imzalanmış bir sertifika ile SIP trafiği için SBC cihazlarından TLS bağlantılarına izin verir. Şu anda desteklenen Sertifika Yetkilileri, Microsoft web sitesinde bulunabilir .

NTP Sunucu Adresini Yapılandırın

Bu bölümde, NTP sunucusunun IP adresinin nasıl yapılandırılacağı anlatılmaktadır. SBC'nin geçerli tarih ve saati almasını sağlamak için bir NTP sunucusunun (Microsoft NTP sunucusu veya başka bir global sunucu) uygulanması önerilir. Bu, uzak tarafların sertifikalarını doğrulamak için gereklidir. NTP Sunucusunun OAMP IP Arayüzü (bizim durumumuzda LAN_IF) üzerinde bulunması veya bu Arayüzü aracılığıyla erişilebilir olması önemlidir.

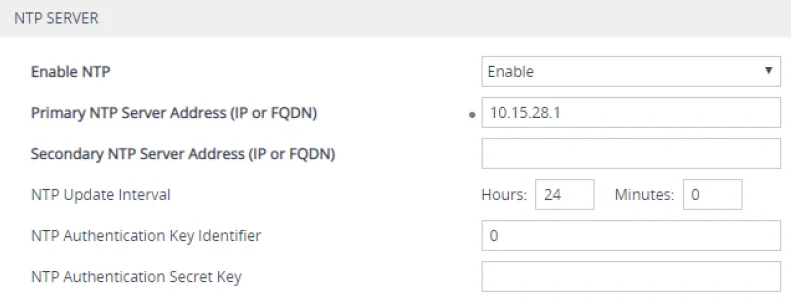

NTP sunucu adresini yapılandırmak için:

• Saat ve Tarih sayfasını açın (Ayar menüsü > Yönetim sekmesi > Saat ve Tarih).
• 'Birincil NTP Sunucu Adresi' alanına NTP sunucusunun IP adresini girin (örn. 10.15.28.1).

• Uygula'yı tıklayın

Teams Doğrudan Yönlendirme için TLS Bağlamı Oluşturun

Aşağıdaki bölüm, DigiCert Global Root CA örneğine dayalı olarak SBC WAN arayüzü için bir sertifikanın nasıl isteneceğini ve nasıl yapılandırılacağını açıklamaktadır. Sertifika, Teams Direct Routing ile bağlantının kimliğini doğrulamak için SBC tarafından kullanılır. Prosedür aşağıdaki ana adımları içerir:

• Teams Doğrudan Yönlendirme için bir TLS Bağlamı oluşturun.
• Bir Sertifika İmzalama Talebi (CSR) oluşturun ve sertifikayı desteklenen bir Sertifika Yetkilisinden alın.
• SBC'de SBC ve Kök / Ara sertifikaları dağıtın.

Teams Doğrudan Yönlendirme için bir TLS Bağlamı oluşturmak için:

• TLS Bağlamları sayfasını açın (Kurulum menüsü > IP Ağı sekmesi > Güvenlik klasörü > TLS Bağlamları).
• +Yeni'ye tıklayarak yeni bir TLS İçeriği oluşturun ve ardından aşağıdaki tabloyu referans olarak kullanarak parametreleri yapılandırın.

Not : Yukarıdaki tablo, SIP ve medyayı birbirine bağlamaya odaklanan yapılandırmayı örneklemektedir. Şirketinizin ilkelerine göre ek parametreler yapılandırmak isteyebilirsiniz. Örneğin, çevrimiçi sunucuda sunulan SBC sertifikalarının hala geçerli olup olmadığını veya iptal edilip edilmediğini kontrol etmek için Çevrimiçi Sertifika Durum Protokolü'nü (OCSP) yapılandırmak isteyebilirsiniz.

• Uygula'yı tıklayın. 'TLS İçeriği' tablosunun altında yeni TLS İçeriğini ve sertifikaları yönetme seçeneğini görmelisiniz.

Bir CSR Oluşturun ve Desteklenen Bir CA'dan Sertifika Alın

Bu bölüm, bir Sertifika İmzalama İsteğinin (CSR) nasıl oluşturulacağını ve desteklenen bir Sertifika Yetkilisinden sertifikanın nasıl alınacağını gösterir.

Bir Sertifika İmzalama Talebi (CSR) oluşturmak ve desteklenen bir Sertifika Yetkilisinden sertifika almak için:

• TLS Bağlamları sayfasını açın (Kurulum menüsü > IP Ağı sekmesi > Güvenlik klasörü > TLS Bağlamları).
• TLS Bağlamları sayfasında, Teams TLS Bağlam dizini satırını seçin ve ardından tablonun altında bulunan Sertifikayı Değiştir bağlantısını tıklayın; Bağlam Sertifikaları sayfası görünür.

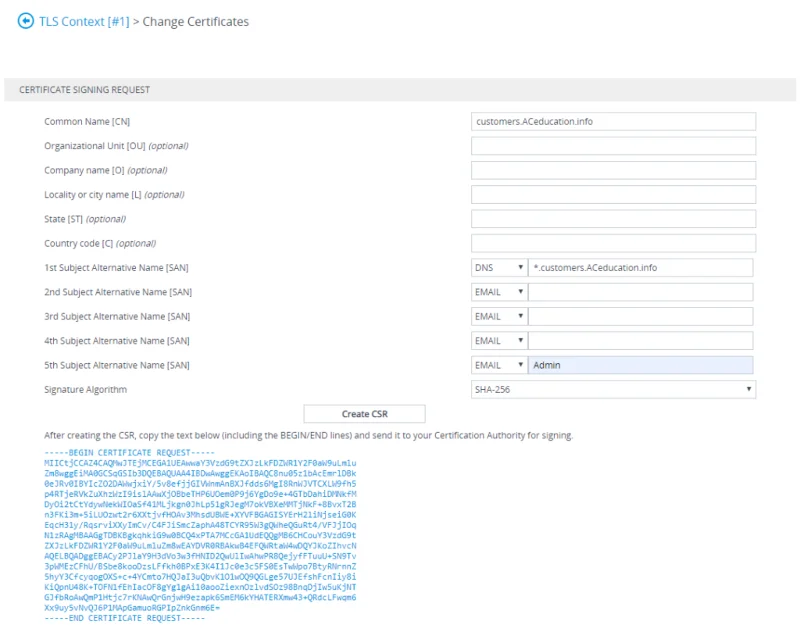

Sertifika İmzalama İsteği grubu altında aşağıdakileri yapın:

• 'Ortak Ad [CN]' alanına, SBC FQDN adını girin (yukarıdaki örneğe göre, müşteriler.ACeducation.info).
• '1. Konu Alternatif Adı [SAN]' alanında, türü 'DNS' olarak değiştirin ve joker karakter FQDN adını girin (yukarıdaki örneğe göre *.customers.ACeducation.info).
• Sertifika Yetkilinizin gereksinimlerine göre 'Özel Anahtar Boyutu'nu değiştirin. Çoğu CA, 1024 boyutlu özel anahtarı desteklemez. Bu durumda, anahtar boyutunu 2048 olarak değiştirmeniz gerekir.
• TLS Bağlamında anahtar boyutunu değiştirmek için şuraya gidin: Yeni Özel Anahtar ve Kendinden İmzalı Sertifika Oluşturun, 'Özel Anahtar Boyutu'nu 2048 olarak değiştirin ve ardından Özel Anahtar Oluştur'a tıklayın. 1024'ü Özel Anahtar Boyutu değeri olarak kullanmak için, varsayılan anahtar boyutu değerini değiştirmeden Özel Anahtar Oluştur'a tıklayabilirsiniz.
• Güvenlik sağlayıcınızın talimatlarına göre istek alanlarının geri kalanını doldurun.
• CSR Oluştur düğmesini tıklayın; düğmenin altındaki alanda metinsel bir sertifika imzalama isteği görüntülenir.

• CSR'yi “—-BEGIN CERTIFICATE” satırından “END CERTIFICATE REQUEST—-”e kadar bir metin dosyasına (Not Defteri gibi) kopyalayın ve ardından bilgisayarınızda dosya adıyla bir klasöre kaydedin, örneğin certreq.txt .
• certreq.txt dosyasını imzalaması için Onaylı Yetkili Yöneticiye gönderin.

SBC'de SBC ve Kök / Ara Sertifikaları Dağıtın

CA'dan SBC imzalı ve Güvenilir Kök/Ara Sertifikayı aldıktan sonra aşağıdakileri kurun:

• SBC sertifikası
• Kök / Ara sertifikalar

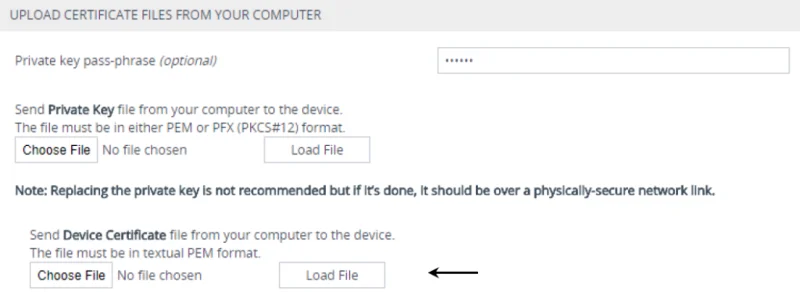

SBC sertifikasını yüklemek için:

• TLS Bağlamları sayfasında, gerekli TLS Bağlam dizini satırını seçin ve ardından tablonun altında bulunan Sertifikayı Değiştir bağlantısını tıklayın; Bağlam Sertifikaları sayfası görünür.
• Bilgisayar grubunuzdan Sertifika dosyalarını karşıya yükle seçeneğine ilerleyin.
• 'Cihaz Sertifikası Gönder…' alanına karşılık gelen Dosya Seç düğmesini tıklayın, CA'dan alınan sertifika dosyasına gidin ve ardından sertifikayı SBC'ye yüklemek için Dosya Yükle'yi tıklayın.

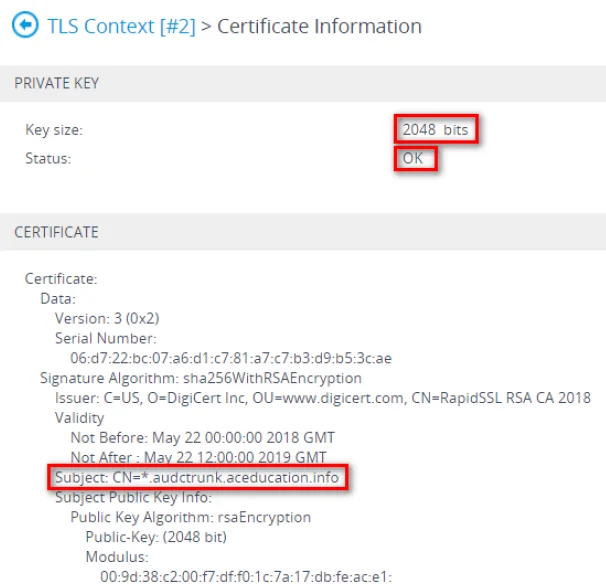

• Sertifikanın doğru şekilde yüklendiğini doğrulayın. Sayfanın alt kısmında mavi renkte sertifikanın başarıyla yüklendiğini belirten bir mesaj görüntülenir:

• SBC'nin Web arayüzünde, TLS Bağlamları sayfasına dönün, gerekli TLS Bağlam dizini satırını seçin ve ardından TLS'nin altında bulunan Sertifika Bilgileri bağlantısını tıklayın. Ardından Anahtar boyutunu, sertifika durumunu ve Konu Adını doğrulayın:

• SBC'nin Web arayüzünde, TLS Bağlamları sayfasına dönün.
• TLS Bağlamları sayfasında, gerekli TLS Bağlam dizini satırını seçin ve ardından TLS Bağlamları sayfasının alt kısmında bulunan Güvenilen Kök Sertifikalar bağlantısını tıklayın; Güvenilir Sertifikalar sayfası görünür.
• İçe Aktar düğmesini tıklayın ve ardından Yüklemek için Sertifika Yetkilinizden alınan tüm Kök/Ara Sertifikaları seçin.

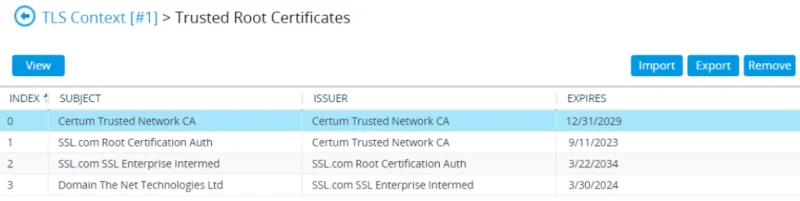

• Tamam'ı tıklayın; sertifika cihaza yüklenir ve Güvenilir Sertifikalar deposunda listelenir.

Yukarıdaki yöntem, üzerinde bir Sertifika İmza İsteğinin oluşturulduğu (ve özel anahtarla imzalandığı) açık bir cihaz için imzalı bir sertifika oluşturur. Aynı joker sertifikayı birden fazla cihazda kullanabilmek için aşağıdaki yöntemleri kullanın.

Wildcard Sertifikasını Oluşturma ve Yükleme Yöntemi

Aynı sertifikayı birden fazla cihazda kullanmak için, bu yardımcı programın kurulu olduğu başka bir makinede Sertifika Yetkilinizden gelen sertifika talebini işlemek için 3. taraf uygulamasını (örneğin, Windows için DigiCert Sertifika Yardımcı Programı) kullanmayı tercih edebilirsiniz.
DigiCert yardımcı programını kullanarak sertifika isteğini ve yanıtını işledikten sonra, sertifika özel anahtarını ve zincirini test edin ve ardından sertifikayı özel anahtarla dışa aktarın ve bir parola atayın.

Sertifikayı yüklemek için:

• TLS Bağlamları sayfasını açın (Kurulum menüsü > IP Ağı sekmesi > Güvenlik klasörü > TLS Bağlamları).
• TLS Bağlamları sayfasında, gerekli TLS Bağlam dizini satırını seçin ve ardından tablonun altında bulunan Sertifikayı Değiştir bağlantısını tıklayın; Bağlam Sertifikaları sayfası görünür.
• Bilgisayar grubunuzdan Sertifika dosyalarını yükle'ye ilerleyin ve aşağıdakileri yapın:
  DigiCert yardımcı programı ile dışa aktarma sırasında atanan parolayı 'Özel anahtar parolası' alanına girin.
  'Özel Anahtar Gönder…' alanına karşılık gelen Dosya Seç düğmesini tıklayın ve ardından DigiCert yardımcı programından dışa aktarılan SBC sertifika dosyasını seçin.

Baltimore Güvenilir Kök Sertifikasını Dağıtın

Baltimore Güvenilir Kök Sertifikalarını AudioCodes'un SBC'sine yüklemek, Microsoft Teams ağıyla bir MTLS bağlantısı uygulamak için zorunludur.

Teams Doğrudan Yönlendirme arabiriminin DNS adı sip.pstnhub.microsoft.com'dur. Bu arayüzde, Baltimore Cyber ​​Baltimore CyberTrust Root tarafından imzalanmış Seri Numarası: 02 00 00 b9 ve SHA parmak izi: d4:de:20:d0:5e:66:fc: 53:fe:1a:50 olan bir sertifika sunulmaktadır. :88:2c:78:db:28:52:ca:e4:74. Bu sertifikaya güvenmek için SBC'nizin sertifikanın Güvenilen Sertifikalar deposunda olması gerekir. Sertifikayı buradan indirin ve Sertifikayı Güvenilen Kök deposuna aktarmak için yukarıdaki adımları izleyin.

Baltimore kök sertifikasını AudioCodes'un SBC'sine aktarmadan önce, .PEM veya .PFX biçiminde olduğundan emin olun. Değilse, onu .PEM veya .PFX biçimine dönüştürmeniz gerekir, aksi takdirde 'Yeni sertifika yüklenemedi' hata mesajı görüntülenir. PEM formatına dönüştürmek için herhangi bir Windows işletim sisteminde Windows yerel deposunu kullanın ve ardından bunu 'Base-64 ile kodlanmış X.509 (.CER) sertifikası' olarak dışa aktarın.

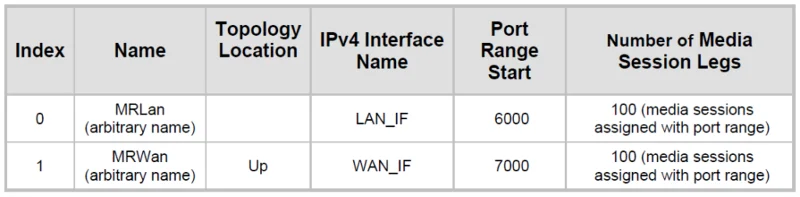

Medya Alanlarını Yapılandırın

Media Realms, farklı arabirimlerde kullanım için UDP bağlantı noktası aralıklarının bölünmesine izin verir. Aşağıdaki örnekte, iki Medya Alanı yapılandırılmıştır:

• Bir tanesi LAN arayüzü için, UDP bağlantı noktası 6000'den başlıyor ve medya oturumu ayaklarının sayısı 100 (kullanımınıza göre medya oturumu ayaklarının sayısını hesaplamanız gerekiyor)
• UDP bağlantı noktası aralığı 7000'den başlayan ve medya oturumu ayak sayısı 100 olan WAN arabirimi için bir tane

Medya Alanlarını yapılandırmak için:

• Open the Media Realms table (Setup menu > Signaling & Media tab > Core Entities folder > Media Realms).
• Configure Media Realms as follows (you can use the default Media Realm – Index 0 – but modify it):

The configured Media Realms are shown in the figure below.

Configure SIP Signaling Interfaces

This section shows on how to configure a SIP Signaling Interfaces. A SIP Interface defines a listening port and type (UDP, TCP, or TLS) for SIP signaling traffic on a specific logical IP network interface (configured in the Interface Table above) and Media Realm.

Note that the configuration of a SIP interface for the SIP Trunk shows as an example and your configuration might be different. For specific configuration of interfaces pointing to SIP trunks and/or a third-party PSTN environment connected to the SBC, see the trunk / environment vendor documentation.

AudioCodes also offers a comprehensive suite of documents covering the interconnection between different trunks and equipment.

To configure a SIP interfaces:

• Open the SIP Interface table (Setup menu > Signaling & Media tab > Core Entities folder > SIP Interfaces).

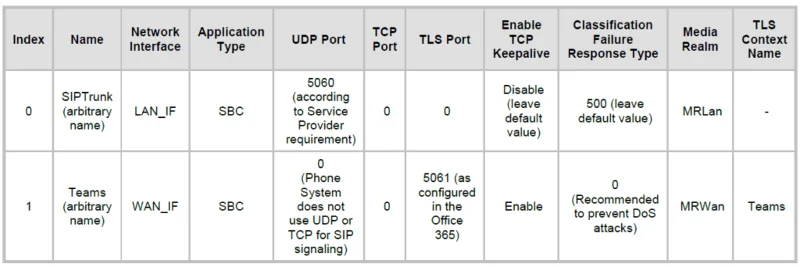

• Configure SIP Interfaces. You can use the default SIP Interface (Index 0), but modify it as shown in the table below. The table below shows an example of the configuration. You can change some parameters according to your requirements.

The configured SIP Interfaces are shown in the figure below.

Configure Proxy Sets

The Proxy Set and Proxy Address defines TLS parameters, IP interfaces, FQDN and the remote entity’s port. Proxy Sets can also be used to configure load balancing between multiple servers. The example below covers configuration of a Proxy Sets for Teams Direct Routing and SIP Trunk. Note that the configuration of a Proxy Set for the SIP Trunk shows as an example and your configuration might be different.

For specific configuration of interfaces pointing to SIP trunks and/or the third-party PSTN environment connected to the SBC. AudioCodes also offers a comprehensive suite of documents covering the interconnection between different trunks and the equipment.

The Proxy Sets will later be applied to the VoIP network by assigning them to IP Groups.

To configure a Proxy Sets:

• Open the Proxy Sets table (Setup menu > Signaling & Media tab > Core Entities folder > Proxy Sets).

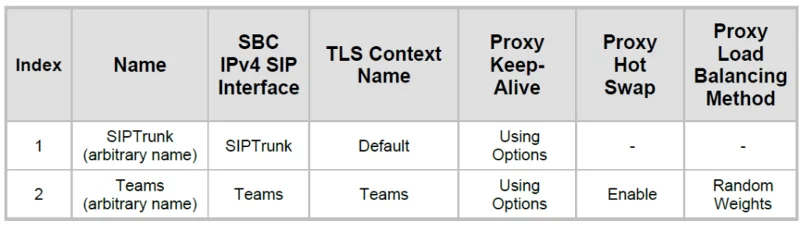

• Configure Proxy Sets as shown in the table below.

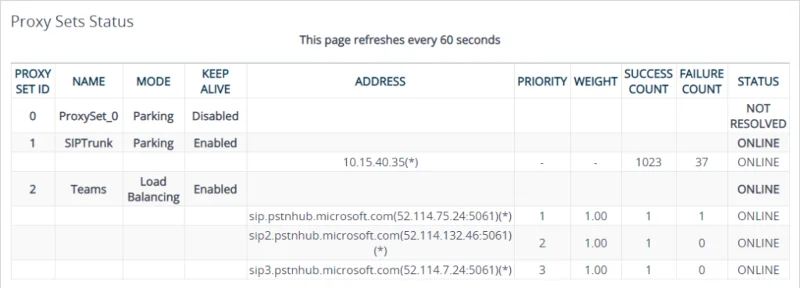

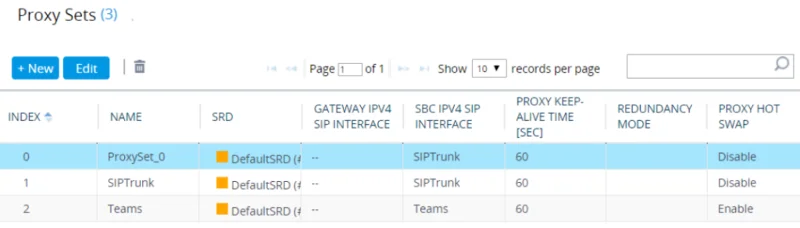

• The configured Proxy Sets are shown in the figure below.

Configure a Proxy Address

This section shows on how to configure a Proxy Address.

To configure a Proxy Address for SIP Trunk:

• Open the Proxy Sets table (Setup menu > Signaling & Media tab > Core Entities folder > Proxy Sets) and then click the Proxy Set SIPTrunk, and then click the Proxy Address link located below the table; the Proxy Address table opens.
• Click +New; the following dialog box appears.

• Configure the address of the Proxy Set according to the parameters described in the table below.

• Click Apply.

To configure a Proxy Address for Teams:

• Open the Proxy Sets table (Setup menu > Signaling & Media tab > Core Entities folder > Proxy Sets) and then click the Proxy Set Teams, and then click the Proxy Address link located below the table; the Proxy Address table opens.
• Click +New; the following dialog box appears.

• Configure the address of the Proxy Set according to the parameters described in the table below.

• Click Apply.

Configure the Dial Plan

For deployments requiring hundreds of routing rules (which may exceed the maximum number of rules that can be configured in the IP-to-IP Routing table), you can employ tags to represent the many different calling (source URI user name) and called (destination URI user name) prefix numbers in your routing rules.

Tags are typically implemented when you have users of many different called and/or calling numbers that need to be routed to the same destination (e.g., IP Group or IP address). In such a scenario, instead of configuring many routing rules to match all the required prefix numbers, you need only to configure a single routing rule using the tag to represent all the possible prefix numbers.

The Dial Plan (e.g., TeamsTenants) will be configured with a customer tenant FQDN tag per prefix.

To configure Dial Plans:

• Open the Dial Plan table (Setup menu > Signaling & Media tab > SIP Definitions folder > Dial Plan).
• Click New and then configure a Dial Plan name (e.g., TeamsTenants) according to the parameters described in the table below.
• Click Apply.
• Arama Planı tablosunda, arama planı kurallarını yapılandırmak istediğiniz satırı seçin ve ardından tablonun altında bulunan Arama Planı Kuralı bağlantısını tıklayın; Arama Planı Kuralı tablosu görünür.
• Yeni'yi tıklayın; Aşağıdaki iletişim kutusu görüntülenir.

• Aşağıdaki tabloda açıklanan parametrelere göre bir arama planı kuralı yapılandırın.

• Uygula'ya tıklayın ve ardından ayarlarınızı flash belleğe kaydedin

Çağrı Kurulum Kurallarını Yapılandırın

Bu bölüm, müşteri DID aralığına (Çevirme Planı) dayalı Çağrı Kurulum Kurallarının nasıl yapılandırılacağını açıklar. Çağrı Kurulumu kuralları, çağrı kurulumunda gelen bir çağrının (diyalog) alınması üzerine, cihaz çağrıyı hedefine yönlendirmeden önce çalıştırılan çeşitli dizileri tanımlar.
Yapılandırılan Çağrı Kurulum Kurallarının belirli IP Grubuna atanması gerekir.

Müşteri DID aralığına (Çevirme Planı) dayalı bir Çağrı Kurulum Kuralları yapılandırmak için:

• Çağrı Kurulum Kuralları tablosunu açın (Kurulum menüsü > Sinyalizasyon ve Medya sekmesi > SIP Tanımları klasörü > Çağrı Kurulum Kuralları).
• Yeni'yi tıklayın; Aşağıdaki iletişim kutusu görüntülenir.

• Aşağıdaki tabloda açıklanan parametrelere göre bir Çağrı Kurulumu kuralı yapılandırın.

• Uygula'ya tıklayın ve ardından ayarlarınızı flash belleğe kaydedin.

Mesaj Manipülasyon Kurallarını Yapılandırın

Bu bölüm, SIP mesaj işleme kurallarının nasıl yapılandırılacağını açıklar. SIP mesaj işleme kuralları, SIP başlıklarının eklenmesini, kaldırılmasını ve/veya değiştirilmesini içerebilir. Manipülasyon kuralları, aynı SIP mesajına (IP varlığı) birden çok kural uygulamanıza olanak tanıyan Manipülasyon Kümeleri halinde gruplandırılmıştır.
SIP mesaj işleme kurallarını yapılandırdıktan sonra, bunları ilgili IP Grubuna (IP Grubu tablosunda) atamanız ve bunların gelen veya giden mesajlara uygulanması gerekip gerekmediğini belirlemeniz gerekir.

Ekipler için SIP mesajı işleme kuralını yapılandırmak için:

• Mesaj Manipülasyonları sayfasını açın (Ayar menüsü > Sinyal ve Medya sekmesi > Mesaj Manipülasyonu klasörü > Mesaj Manipülasyonları).
• Teams IP Group için yeni bir manipülasyon kuralı (Manipülasyon Seti 4) yapılandırın. Bu kural, Teams IP Grubuna gönderilen iletiler için geçerlidir. Bu, Çağrı Kurulum Kuralının yürütülmesi sırasında SIP İletişim Başlığı'nın ana bilgisayar kısmını 'TenantFQDN' oturum değişkeninde kaydedilen değerle değiştirir.

• SIP İleti Manipülasyon Kuralı 0'ı Yapılandırma (Teams IP Grubu için)

Bir Kodlayıcı Grubu Yapılandırma

Bu bölüm, kodlayıcıların (Kodlayıcı Grupları olarak adlandırılır) nasıl yapılandırılacağını açıklar. Teams Direct Routing, SILK ve OPUS kodlayıcılarını desteklediğinden, SIP Trunk'a ağ bağlantısı özel bir kodlayıcı listesiyle çalışmayı kısıtlayabilir, her bacak için desteklenen kodlayıcılara, Teams Direct Routing'e ve SIP Trunk'a sahip bir Kodlayıcı Grubu eklemeniz gerekir. .

Bu varlık için Kodlayıcı Grubu Kimliğinin bir sonraki bölümde ilgili IP Profiline atanacağını unutmayın.

Bir Kodlayıcı Grubunu yapılandırmak için:

• Kodlayıcı Grupları tablosunu açın (Kurulum menüsü > Sinyalizasyon ve Medya sekmesi > Kodlayıcılar ve Profiller klasörü > Kodlayıcı Grupları).
• 'Coder Group Name' açılır menüsünden 1:Does Not Exist'i seçin ve aşağıdaki şekilde gösterildiği gibi gerekli codec bileşenlerini ekleyin.

• Uygula'ya tıklayın ve açılan istemde yapılandırma değişikliğini onaylayın.

Bir IP Profili Yapılandırma

Bu bölümde IP Profillerinin nasıl yapılandırılacağı anlatılmaktadır. Bir IP Profili, sinyalleşme (örn., REFER gibi SIP mesajı sonlandırmaları) ve medya (örn. kodlayıcı tipi) ile ilgili kullanıcı tanımlı ayarlara sahip bir parametre setidir. Belirli bir IP Grubuna bir IP Profilinin atanması gerekir.

Bir IP Profili yapılandırmak için:

• Proxy Setleri tablosunu açın (Kurulum menüsü > Sinyalizasyon ve Medya sekmesi > Kodlayıcılar ve Profiller klasörü > IP Profilleri).
• Doğrudan Yönlendirme arayüzü için IP Profili eklemek için +Yeni'ye tıklayın. Aşağıdaki tabloyu referans olarak kullanarak parametreleri yapılandırın.

• Uygula'ya tıklayın ve ardından ayarlarınızı flash belleğe kaydedin.
• SIP Trunk için IP Profili eklemek için +Yeni'ye tıklayın. Aşağıdaki tabloyu referans olarak kullanarak parametreleri yapılandırın.

• Uygula'ya tıklayın ve ardından ayarlarınızı flash belleğe kaydedin.

IP Gruplarını Yapılandır

Bu bölümde IP Gruplarının nasıl yapılandırılacağı anlatılmaktadır. IP Grubu, SBC'nin iletişim kurduğu ağ üzerindeki bir IP varlığını temsil eder. Bu bir sunucu (örn. IP-PBX veya SIP Trunk) veya bir grup kullanıcı (örn. LAN IP telefonları) olabilir. Sunucular için, IP Grubu tipik olarak sunucunun IP adresini bir Proxy Seti ile ilişkilendirerek tanımlamak için kullanılır. IP Grupları yapılandırıldıktan sonra, aramanın kaynağını ve hedefini belirtmek için IP'den IP'ye yönlendirme kurallarını yapılandırmak için kullanılırlar.

Bir IP Gruplarını yapılandırmak için:

• IP Grupları tablosunu açın (Ayar menüsü > Sinyalizasyon ve Medya sekmesi > Çekirdek Varlıklar klasörü > IP Grupları).

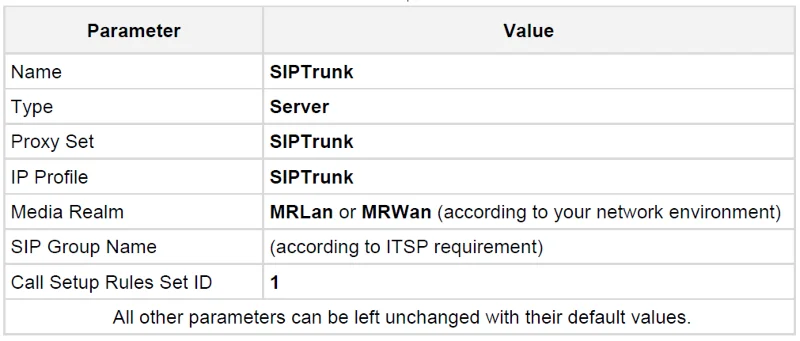

• SIP Trunk için IP Grubunu yapılandırın.

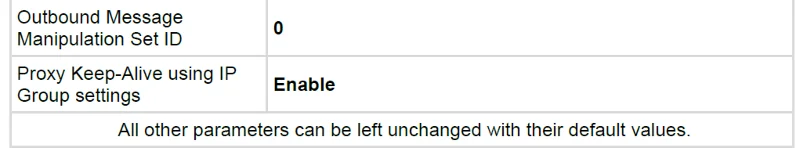

• Teams Doğrudan Yönlendirme için IP Grubunu Yapılandırın.

• Yapılandırılan IP Grupları aşağıdaki şekilde gösterilmiştir.

SRTP'yi yapılandır

Bu bölümde medya güvenliğinin nasıl yapılandırılacağı anlatılmaktadır. Doğrudan Yönlendirme Arayüzünün yalnızca SRTP kullanması gerekir, bu nedenle SBC'yi aynı şekilde çalışacak şekilde yapılandırmanız gerekir. Varsayılan olarak, SRTP devre dışıdır.

SRTP'yi etkinleştirmek için:

• Medya Güvenliği sayfasını açın (Ayar menüsü > Sinyalizasyon ve Medya sekmesi > Medya klasörü > Medya Güvenliği).
• SRTP'yi etkinleştirmek için 'Medya Güvenliği' açılır listesinden Etkinleştir'i seçin.

• Uygula'yı tıklayın

İleti Koşul Kurallarını Yapılandırın

Bu bölüm, Mesaj Koşulu Kurallarının nasıl yapılandırılacağını açıklar. Bir Mesaj Koşulu, gelen SIP mesajları için özel koşulları (önkoşulları) tanımlar. Bu kurallar, IP'den IP'ye Yönlendirme tablosundaki IP'den IP'ye yönlendirme kuralları için ek eşleştirme ölçütleri olarak kullanılabilir.

Bir İleti Koşulu kuralını yapılandırmak için:

• Mesaj Koşulları tablosunu açın (Ayar menüsü > Sinyalizasyon ve Medya sekmesi > Mesaj Manipülasyon klasörü > Mesaj Koşulları).
• Yeni'ye tıklayın ve ardından parametreleri aşağıdaki gibi yapılandırın.

• Koşul Tablosunu Yapılandırma

• Uygula'yı tıklayın

Sınıflandırma Kurallarını Yapılandırın

Bu bölümde, Sınıflandırma kurallarının nasıl yapılandırılacağı anlatılmaktadır. Bir Sınıflandırma kuralı, gelen SIP diyalog başlatma isteklerini (örneğin, DAVET mesajları) bir "kaynak" IP Grubuna sınıflandırır. Kaynak IP Grubu, SIP iletişim isteğini gönderen SIP varlığıdır. Sınıflandırıldıktan sonra cihaz, çağrıyı işlemek için IP Grubunu kullanır (manipülasyon ve yönlendirme).
Beyaz liste ve kara liste ayarlarıyla Sınıflandırma kurallarını yapılandırarak, başarıyla sınıflandırılmış çağrılar için SIP düzeyinde erişim kontrolünü kullanmak için Sınıflandırma tablosunu da kullanabilirsiniz. Bir Sınıflandırma kuralı beyaz liste ("İzin Ver") olarak yapılandırılmışsa, cihaz SIP iletişim kutusunu kabul eder ve aramayı işler. Sınıflandırma kuralı bir kara liste ("Reddet") olarak yapılandırılmışsa, cihaz SIP iletişim kutusunu reddeder.

Bir Sınıflandırma kuralı yapılandırmak için:

• Sınıflandırma tablosunu açın (Ayar menüsü > Sinyalizasyon ve Medya sekmesi > SBC klasörü > Sınıflandırma Tablosu).
• Yeni'ye tıklayın ve ardından parametreleri aşağıdaki gibi yapılandırın.

• Sınıflandırma Kuralını Yapılandırma

• Uygula'yı tıklayın.

IP'den IP'ye Çağrı Yönlendirme Kurallarını Yapılandırın

Bu bölüm, IP'den IP'ye çağrı yönlendirme kurallarının nasıl yapılandırılacağını açıklar. Bu kurallar, bir IP varlığından diğerine alınan SIP mesajlarının (örn. DAVET) iletilmesi için yolları tanımlar. SBC, yapılandırılmış giriş özellikleri (örn. IP Grubu) gelen SIP mesajınınkilerle eşleşen kuralı seçer. Girdi özellikleri tablodaki ilk kuralla eşleşmiyorsa, ikinci kuralla karşılaştırılır ve bu, eşleşen bir kural bulunana kadar devam eder. Hiçbir kural eşleşmezse, mesaj reddedilir. Aşağıda gösterilen örnek yalnızca IP'den IP'ye yönlendirmeyi kapsar, ancak aramaları SIP Trunk'tan Teams'e veya tam tersi şekilde yönlendirebilirsiniz.

Aşağıdaki IP'den IP'ye Yönlendirme Kuralları tanımlanacaktır:

• SBC'de SIP SEÇENEKLERİ mesajlarını sonlandırın
• Teams Doğrudan Yönlendirmeye REFER mesajlarını sonlandırın
• Teams'den SIP Trunk'a Doğrudan Yönlendirme Çağrıları
• SIP Trunk'tan Teams Direct Routing'e Çağrılar

IP'den IP'ye yönlendirme kurallarını yapılandırmak için:

• IP'den IP'ye Yönlendirme tablosunu açın (Ayar menüsü > Sinyalizasyon ve Medya sekmesi > SBC klasörü > Yönlendirme > IP'den IP'ye Yönlendirme).
• Yönlendirme kurallarını aşağıdaki tabloda gösterildiği gibi yapılandırın.

• Yapılandırılan yönlendirme kuralları aşağıdaki şekilde gösterilmiştir.

Not : Yönlendirme yapılandırması, özel dağıtım topolojinize göre değişebilir.

Güvenlik Duvarı Ayarlarını Yapılandır

Ekstra güvenlik olarak, AudioCodes SBC'de gelen trafik için trafik filtreleme kurallarını (erişim listesi) yapılandırma seçeneği vardır. Yapılandırılan ağ arabiriminde alınan her paket için SBC, ilk eşleşen kural bulunana kadar tabloyu yukarıdan aşağıya doğru arar. Eşleşen kural, pakete izin verebilir (izin verebilir) veya reddedebilir (engelleyebilir). Tablodaki bir kural bulunduğunda, tablonun daha aşağısındaki sonraki kurallar göz ardı edilir. Tablonun sonuna eşleşme olmadan ulaşılırsa paket kabul edilir. Güvenlik duvarının durumsuz olduğunu lütfen unutmayın. Engelleme kuralları, UDP veya TCP yanıtları dahil tüm gelen paketlere uygulanacaktır.

Bir güvenlik duvarı kuralı yapılandırmak için:

• Güvenlik Duvarı tablosunu açın (Kurulum menüsü > IP Ağı sekmesi > Güvenlik klasörü > Güvenlik Duvarı).
• Teams Direct Rout IP Arabirimi için aşağıdaki Erişim listesi kurallarını yapılandırın.

Not : Yapılandırmanızda, SIP Trunk'a (veya diğer varlıklara) bağlantı, Teams ile aynı IP Arayüzü üzerinden gerçekleştirilirse (örneğimizde WAN_IF), bu varlıklardan gelen trafiğe izin vermek için kurallar eklemeniz gerektiğini unutmayın.

SBC ve Doğrudan Yönlendirme arasındaki Eşleştirmeyi Doğrulayın

New-CsOnlinePSTNGateway PowerShell komutunu kullanarak SBC'yi Doğrudan Yönlendirme ile eşleştirdikten sonra, SBC'nin SEÇENEKleri Doğrudan Yönlendirme ile başarıyla değiştirebildiğini doğrulayın.

SIP seçeneklerini kullanarak eşleştirmeyi doğrulamak için:

• Proxy Set Status sayfasını açın (Monitör > VOIP Durumu > Proxy Set Durumu).
• Doğrudan SIP bağlantısını bulun ve 'Durum'un çevrimiçi olduğunu doğrulayın. Bir hata görürseniz, ses yönlendirmeyi yapılandırmadan önce bağlantı sorununu gidermeniz gerekir.

Test Araması Yap

Kurulum tamamlandıktan sonra, SBC'den kayıtlı bir kullanıcıya ve diğer yönde de bir test araması gerçekleştirebilirsiniz. Bir test araması çalıştırmak, tanılama gerçekleştirmeye ve gelecekteki destek aramaları veya kurulum otomasyonu için bağlantıyı kontrol etmeye yardımcı olacaktır.
Test çağrıları, AudioCodes'un SBC'sine entegre olan Test Aracısı kullanılarak gerçekleştirilebilir. Test Aracısı size SIP UA'ları arasındaki bağlantıyı, ses kalitesini ve SIP mesaj akışını uzaktan doğrulama yeteneği verir.

SBC ve uzak hedef arasındaki çağrıların SIP sinyalleşmesini test etmek için SBC'de simüle edilmiş bir uç nokta yapılandırılabilir. Bu özellik, uzak ucu hata ayıklama sürecine dahil etmeden SIP mesaj akışını uzaktan doğrulayabildiği için kullanışlıdır. SIP test çağrısı, SIP sinyalizasyon sürecini simüle eder: Çağrı kurulumu, SIP 1xx yanıtları, 200 OK ile SIP işleminin tamamlanmasına kadar.

Test araması, SIP mesaj akışını, ton sinyallerini (örneğin, DTMF), sonlandırma nedenlerini ve ayrıca ses kalitesi istatistiklerini ve eşiklerini (örneğin, MOS) gösteren Syslog mesajlarını bir Syslog sunucusuna gönderir.

Test Aracısını yapılandırmak için:

• Test Çağrısı Kuralları tablosunu açın (Sorun Giderme menüsü > Sorun Giderme sekmesi > Test Çağrısı > Test Çağrısı Kuralları).
• Ağınızın parametrelerine göre bir test araması yapılandırın. Ayrıntılı açıklama için AudioCodes Kullanım Kılavuzu belgelerine bakın.

Bir test aramasını başlatmak, durdurmak ve yeniden başlatmak için:

• Test Çağrısı Kuralları tablosunda, gerekli test çağrısı girişini seçin.
• Eylem açılır listesinden gerekli komutu seçin.
  Çevir : Test aramasını başlatır (yalnızca test araması yapan taraf arayan ise geçerlidir).
  Çağrıyı Bırak : Test çağrısını durdurur.
  Yeniden Başlat : Kurulan tüm aramaları sonlandırır ve ardından test araması oturumunu yeniden başlatır.

Kiracı Sağlama Komut Dosyası

Aşağıdaki powershell betiği, bu Yapılandırmaya dayalı olarak bir Doğrudan Yönlendirme Kiracısı uygular.

Komut dosyası, belirli bir Doğrudan Yönlendirme Kiracısına özgü olmayan kalıcı bir yapılandırmanın zaten yapılandırılmış olduğu varsayımına dayanır (örneğin, Proxy Kümeleri Tablosu, Koşul Tablosu, IP'den IP'ye Yönlendirme vb.).
Kırmızı = her kiracı için ayarlanması/değiştirilmesi gereken değişkenler.
Yeşil = bu Konfigürasyona özel sabitler

Telnet yönetici kimlik bilgilerini kullanarak powershell'e erişin.

Müşteri Doğrudan Dahili Arama (DID) hizmeti kullanıyorsa aşağıdaki komut dosyası yürütülmelidir.

SIP Proxy Doğrudan Yönlendirme Gereksinimleri

Teams Direct Routing'in üç FQDN'si vardır:

sip.pstnhub.microsoft.com [Global FQDN. SBC, onu birinci öncelikli bölge olarak kullanmaya çalışır. SBC, bu adı çözmek için bir istek gönderdiğinde, Microsoft Azure DNS sunucusu, SBC'ye atanan birincil Azure veri merkezine işaret eden bir IP adresi döndürür. Atama, veri merkezlerinin performans ölçümlerine ve SBC'ye coğrafi yakınlığa dayalıdır. Döndürülen IP adresi, birincil FQDN'ye karşılık gelir.]
sip2.pstnhub.microsoft.com [İkincil FQDN. İkinci öncelikli bölgeyle coğrafi olarak eşlenir.]
sip3.pstnhub.microsoft.com [Tertiary FQDN. Üçüncü öncelikli bölgeyle coğrafi olarak eşlenir.]

Bu üç FQDN, en uygun deneyim kalitesini sağlamak için yukarıda gösterilen sıraya göre yerleştirilmelidir (daha az yüklü ve ilk FQDN'nin sorgulanmasıyla atanan SBC veri merkezine en yakın). Üç FQDN, bir SBC'den geçici bir sorun yaşayan bir veri merkezine bağlantı kurulursa bir yük devretme sağlar.

Yük Devretme Mekanizması

• SBC, sip.pstnhub.microsoft.com'u çözümlemek için DNS sunucusunu sorgular . Birincil veri merkezi, coğrafi yakınlık ve veri merkezlerinin performans ölçütlerine göre seçilir.
• Bağlantı sırasında birincil veri merkezinde bir sorunla karşılaşırsa, SBC ikinci atanan veri merkezine çözen sip2.pstnhub.microsoft.com'u dener ve nadir durumlarda iki bölgedeki veri merkezlerinin kullanılamaması durumunda SBC son FQDN'yi yeniden dener ( sip3 .pstnhub.microsoft.com ) üçüncül veri merkezi IP adresini sağlar.
• SBC, üç FQDN'den çözümlenen tüm IP adreslerine, yani sip.pstnhub.microsoft.com, sip2.pstnhub.microsoft.com ve sip3.pstnhub.microsoft.com'a SIP SEÇENEKLERİ göndermelidir.

Şimdi senin sıran:

Takımları doğrudan yönlendirmeyi yapılandırma bu şekilde çalışır.

Bugünkü rapordan hangi bulguyu en ilginç buldunuz? Ya da belki ele aldığım bir şey hakkında bir sorunuz var.

Her iki durumda da, sizden haber almak isterim. Öyleyse devam edin ve aşağıya bir yorum bırakın.
