พื้นฐานการพิมพ์ 3 มิติ: การป้องกันทางหนีด้วยความร้อน

การป้องกันการหนีจากความร้อนเป็นสิ่งที่ดูเหมือน เป็นระบบป้องกันสถานการณ์ที่เครื่องพิมพ์ของคุณร้อนขึ้นอย่างไม่สามารถควบคุมได้ เพื่อให้เข้าใจถึงความเสี่ยงนี้ ควรทำความเข้าใจว่าเครื่องพิมพ์ 3 มิติควรจัดการกับอุณหภูมิอย่างไร เราขอแนะนำอย่างยิ่งให้คุณทดสอบว่าระบบป้องกันระบายความร้อนเปิดใช้งานและทำงานบนเครื่องพิมพ์ของคุณหรือไม่

เมื่อเครื่องพิมพ์ 3D ถูกทำให้ร้อนขึ้นเพื่อใช้งาน แผงควบคุมจะส่งคำแนะนำไปยังองค์ประกอบความร้อนเพื่อให้ความร้อนขึ้น องค์ประกอบความร้อนจะถูกปิดอีกครั้งเมื่อเทอร์มิสเตอร์ลงทะเบียนตลับทำความร้อนเพื่อให้ได้อุณหภูมิที่ต้องการ ขออภัย หากมีปัญหากับเทอร์มิสเตอร์ กระบวนการนี้ใช้ไม่ได้ผล

เว้นแต่ว่ามีระบบป้องกันการทำงานผิดพลาด องค์ประกอบความร้อนจะยังคงร้อนขึ้นโดยไม่มีการตรวจสอบ ในที่สุด บางสิ่งจะละลายและโดยทั่วไปจะติดไฟหรือทำให้เกิดไฟไหม้ได้ นี่คือสิ่งที่ระบบป้องกันทางวิ่งหนีความร้อนป้องกัน

การป้องกันอัจฉริยะ

เครื่องพิมพ์ทราบคร่าวๆ ว่าควรใช้เวลานานเท่าใดเพื่อให้องค์ประกอบความร้อนถึงอุณหภูมิที่ต้องการ หากเทอร์มิสเตอร์ไม่ลงทะเบียนบล็อกความร้อนว่าถึงอุณหภูมินี้ในกรอบเวลาที่คาดไว้ จากนั้นระบบป้องกันทางหนีความร้อนจะทำงาน ช่องว่างเพิ่มเติมบางส่วนเหลือไว้สำหรับเครื่องทำความร้อนที่อ่อนแอกว่า

เมื่อเปิดใช้งาน การป้องกันทางหนีจากความร้อนจะตัดกำลังทั้งหมดไปยังองค์ประกอบความร้อนและหยุดพิมพ์ หากมีข้อความปรากฏขึ้นบนหน้าจอเพื่ออธิบายสาเหตุของการปิดระบบ หากต้องการดำเนินการต่อหลังจากปิดระบบป้องกันระบายความร้อน คุณจะต้องรีสตาร์ทและรีเซ็ตเครื่องพิมพ์ของคุณ

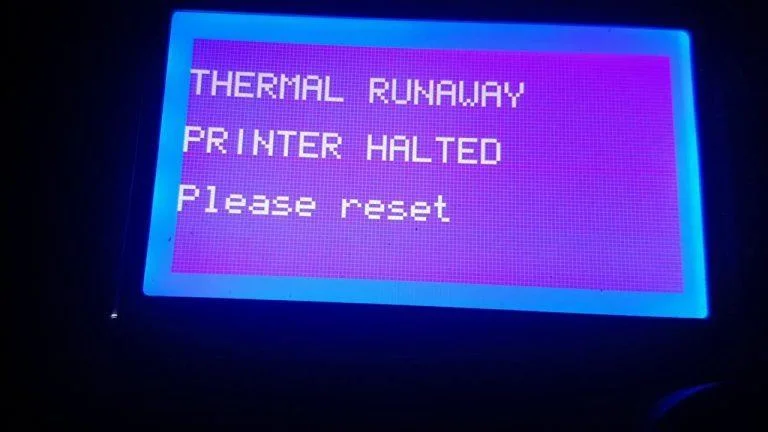

หน้าจอเครื่องพิมพ์แสดงข้อความการป้องกันการระบายความร้อน ที่มาของภาพ: www.phaser3d.com

หมายเหตุ : เทอร์มิสเตอร์เป็นตัวต้านทานที่ความต้านทานแปรผันตามอุณหภูมิ การวัดความต้านทานช่วยให้สามารถคำนวณอุณหภูมิได้ กระบวนการนี้จะได้รับการจัดการโดยอัตโนมัติโดยเมนบอร์ด

อะไรทำให้เกิดการระบายความร้อน?

สาเหตุของการระบายความร้อนมักจะเป็นปัญหากับฮาร์ดแวร์เครื่องพิมพ์ ตัวเทอร์มิสเตอร์เองอาจมีข้อบกพร่องหรือไม่ดีหรือสัมผัสกับบล็อกความร้อน คอนเนคเตอร์หรือสายไฟที่ชำรุดหรือชำรุดบางส่วนก็สามารถถูกตำหนิได้เช่นกัน สุดท้าย ตลับฮีทเตอร์ของคุณอาจอยู่ผิดที่หรือหลุดออกมา

หากสิ่งเหล่านี้เกิดขึ้น องค์ประกอบความร้อนจะยังคงได้รับพลังงานจนกว่าจะมีการเปลี่ยนแปลง ตามหลักการแล้ว ระบบป้องกันทางวิ่งหนีความร้อนเริ่มทำงาน หากไม่เป็นเช่นนั้น องค์ประกอบความร้อนจะยังคงร้อนขึ้นต่อไปจนกว่าจะแตก ในขณะที่ลวด Nichrome ในองค์ประกอบความร้อนละลายที่ประมาณ 1,400 °C อลูมิเนียมของบล็อกความร้อนจะละลายได้ดีก่อนหน้านั้นที่ประมาณ 660 °C จากนั้นคุณมีอลูมิเนียมที่ร้อนอย่างไม่น่าเชื่อตกลงบนสิ่งที่น่าจะเป็นงานพิมพ์บางส่วนอย่างน้อยที่จะไหม้ แน่นอน พลาสติกที่อยู่ใกล้เคียงบางชนิดอาจละลายหรือติดไฟได้ก่อนหน้านี้

คุณควรทำอะไร?

เป็นความคิดที่ดีในการวางแผนว่าจะทำอย่างไรในกรณีที่เกิดเพลิงไหม้ก่อนที่ความเสี่ยงจะกลายเป็นปัญหา คุณควรลงทุนในอุปกรณ์ป้องกันอัคคีภัยที่เหมาะสม ตรวจสอบว่าระบบป้องกันทางวิ่งหนีความร้อนเปิดอยู่ อย่างน้อยที่สุด เมื่อต้องรับมือกับอันตรายจากไฟไหม้ เช่น เครื่องพิมพ์ 3 มิติ คุณควรตรวจสอบให้แน่ใจว่าคุณมีการเตรียมการด้านอัคคีภัยที่เหมาะสม

คุณควรตรวจสอบให้แน่ใจว่าเครื่องพิมพ์ของคุณถูกวางเพื่อไม่ให้ปิดกั้นทางออกใด ๆ ที่คุณได้ติดตั้งเครื่องตรวจจับควันด้านบนไว้โดยตรง นอกจากนี้ ตรวจสอบให้แน่ใจว่าคุณได้ติดตั้งถังดับเพลิง CO2 ในระยะที่เอื้อมมือไปถึงประตูห้อง

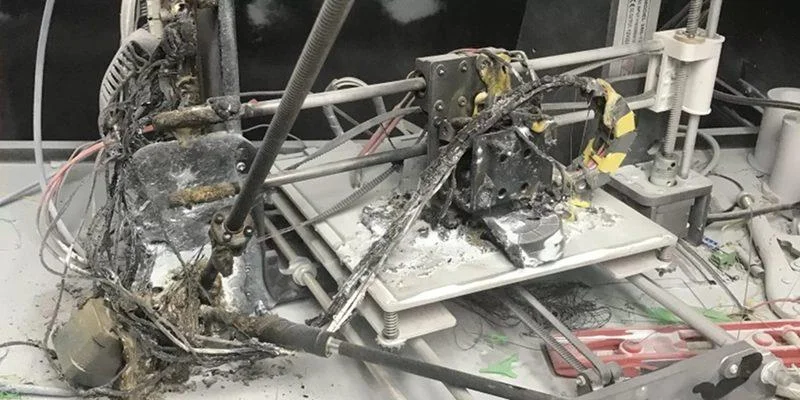

ผลที่ตามมาของเครื่องพิมพ์ที่ไม่ใช้ระบบป้องกันระบายความร้อน แหล่งที่มาของรูปภาพ: thissmarthouse.netผ่าน Hackaday

ในการเปิดใช้งานการป้องกันการระบายความร้อนสำหรับเครื่องพิมพ์ของคุณ คุณจะต้องไปที่ไฟล์การกำหนดค่าเครื่องพิมพ์ แม้ว่าตำแหน่งที่แน่นอนจะแตกต่างกันไปตามผู้ให้บริการเฟิร์มแวร์และเวอร์ชันต่างๆ คุณต้องมองหาส่วนการป้องกันการระบายความร้อน ตรวจสอบว่าการตั้งค่าเป็นไปตามที่ผู้ให้บริการเฟิร์มแวร์แนะนำ

ผู้ผลิตเครื่องพิมพ์หลายรายและผู้ให้บริการเฟิร์มแวร์ของบริษัทอื่นได้เปิดใช้งานการป้องกันการระบายความร้อนตามค่าเริ่มต้นแล้ว อย่างไรก็ตาม บางเวอร์ชันไม่มีหรือไม่มีแม้แต่ตัวเลือก สำหรับขั้นตอนการตรวจสอบ จะเป็นประโยชน์หากคุณตรวจสอบความยาวของตัวจับเวลาการป้องกัน หากคุณไม่เลือกตัวเลือกนี้ คุณจะไม่รู้ว่าต้องรอระบบเปิดใช้งานนานแค่ไหน

การทดสอบ Thermal Runaway Protection

เมื่อคุณรู้ว่าระบบเปิดอยู่ มีสองวิธีง่ายๆ ที่คุณสามารถตรวจสอบได้ว่าการป้องกันทำงานอยู่ คุณสามารถถอดสายไฟสำหรับองค์ประกอบความร้อนได้ จากนั้นสั่งเครื่องพิมพ์ให้ร้อนจนกว่ากลไกการป้องกันการระบายความร้อนจะทำงาน อีกวิธีหนึ่ง คุณสามารถสั่งให้เครื่องพิมพ์ร้อนขึ้นตามปกติ จากนั้นจึงทำให้คาร์ทริดฮีทเตอร์เย็นลงโดยเจตนาจนกว่าระบบป้องกันจะสั่งปิด

หากคุณต้องการยกเลิกการเชื่อมต่อองค์ประกอบ ตรวจสอบให้แน่ใจว่าเครื่องพิมพ์เย็นและถอดปลั๊กออกก่อนที่จะถอดหรือเชื่อมต่อใหม่ สำหรับวิธีการทำความเย็น คุณจะต้องใช้พลังความเย็นในปริมาณที่พอเหมาะ เครื่องเป่าผมที่ปิดระบบทำความร้อนหรืออัดอากาศสามารถทำงานได้ดี ไม่ว่าในกรณีใด คุณจะต้องให้เวลาเครื่องพิมพ์เพื่อให้รู้ว่ามีบางอย่างผิดปกติและปิดตัวลงโดยอัตโนมัติ หากเกิดเหตุการณ์นี้ขึ้น แสดงว่าระบบป้องกันความร้อนทำงานตามที่ตั้งใจไว้

หากเครื่องพิมพ์ของคุณไม่ปิดโดยอัตโนมัติ แสดงว่าเฟิร์มแวร์ของเครื่องพิมพ์ไม่รองรับระบบป้องกัน หรือมีบางอย่างผิดปกติ ลองตรวจสอบและติดตั้งเฟิร์มแวร์เวอร์ชันล่าสุด การใช้โซลูชันเฟิร์มแวร์ของบริษัทอื่นที่มีคุณลักษณะนี้ก็เป็นอีกตัวเลือกหนึ่งเช่นกัน คุณอาจลองซ่อมแซมด้วยตนเอง ทั้งนี้ขึ้นอยู่กับความมั่นใจของคุณในการวินิจฉัยปัญหา หากปัญหายังคงอยู่ คุณอาจต้องเปลี่ยนเครื่องพิมพ์หรือซ่อมแซม

บทสรุป

ความปลอดภัยเป็นสิ่งสำคัญเสมอ โดยเฉพาะอย่างยิ่งเมื่อต้องทำงานกับส่วนประกอบที่เดือดซึ่งสามารถจุดไฟได้ คุณมีเคล็ดลับในการทดสอบการป้องกันการระบายความร้อนของเครื่องพิมพ์ 3 มิติหรือไม่? แจ้งให้เราทราบด้านล่าง
